La série B à clé standard LH-FGG/EGG
La caractéristique de ces séries de connecteurs est un système de détrompage qui permet une plus grande densité de contact et évite toute erreur d'alignement. Les diverses alternatives de détrompage empêchent l'accouplement croisé indésirable de connecteurs par ailleurs similaires. Il est également possible d'utiliser des contacts à sertir pour réduire le temps d'assemblage des câbles. Ces séries de connecteurs incluent la gamme 0B à 5B ainsi que le 00 multipolaire et 2G (version raccourcie de la série 2B), certains modèles étanches au vide sont également disponibles.
Pour les applications nécessitant un verrouillage Push-Pull rapide et sécurisé, le JH-EGG de la série B fournit un connecteur multipolaire circulaire flexible, utile, robuste et fiable.
Le système d'auto-verrouillage permet d'accoupler le connecteur en poussant simplement la fiche axialement dans la prise.
Une fois fermement enclenchée, la connexion ne peut pas être interrompue en tirant sur le câble ou sur tout autre composant autre que le manchon de déverrouillage extérieur.
Ce qui en fait un choix idéal pour les processus de fabrication et de test de semi-conducteurs, les tests et mesures, l'instrumentation, les dispositifs médicaux, la recherche et les applications audio/vidéo.
CARACTÉRISTIQUES PRINCIPALES:
Les connecteurs de la série B offrent les principales caractéristiques suivantes :
– sécurité de l'auto-maintien Push-Pull – types multipolaires 2 à 64 contacts
– contacts à souder, à sertir ou à imprimer (droits ou coudés) – densité d'emballage élevée pour un gain de place
– Blindage à 360 degrés pour un blindage CEM complet. – système de détrompage (standard clé « G »)
– plusieurs options clés pour éviter l'accouplement croisé de connecteurs similaires pour l'alignement des connecteurs
Section de pièce montrant les composants internes
| NON. |
Prise fixe |
Prise droite |
| 1. |
coque extérieure |
coque extérieure |
|
2. |
couronne de mise à la terre |
manchon de verrouillage |
| 3. |
anneau de retenue |
écrou de serrage |
|
4. |
écrou hexagonal |
porte-insert fendu |
| 5. |
Rondelle de blocage |
isolant |
| 6. |
isolant |
contact masculin |
| 7. |
contact féminin |
Collet |
Caractéristiques techniques
Mécanique et Climatique
Caractéristiques Valeur Norme
Endurance >5000 cycles CEI 60512-5 test 9a
Humidité jusqu'à 95 % à 60 °C
Plage de température - 55 degré C, plus 250 degré C
Résistance aux vibrations 10-2000 Hz, 15 g CEI 60512-4 test 6d
Résistance aux chocs Résistance aux chocs CEI 60512-4 test 6c
Test de corrosion au brouillard salin > 144h CEI 60512-6 test 11f
Indice de protection (accouplé) IP50 IEC 60529
Catégorie climatique 55/175/21 IEC 60068-1
Électrique
Caractéristiques Valeur Norme
Blindage at 10 MHz >75 dB CEI 60169-1-3
efficiency at 1 GHz >40 dB CEI 60169-1-3
Les différents tests ont été réalisés avec des paires de connecteurs JH-FGG et JH-EGG, avec coque en laiton chromé et isolant en PEEK.
Prise fixe femelle série JH-EGG B
JH-OEUF Douille fixe, écrou de fixation, clavette (G) ou clavettes (A…M et R)
| Référence | Dimensions (mm) | |||||||||
| Modèle | Série | A | B | e | E | L | M | N | S1 | S3 |
| JH-OEUF | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-OEUF | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-OEUF | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-OEUF | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-OEUF | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-OEUF | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-OEUF | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Détails

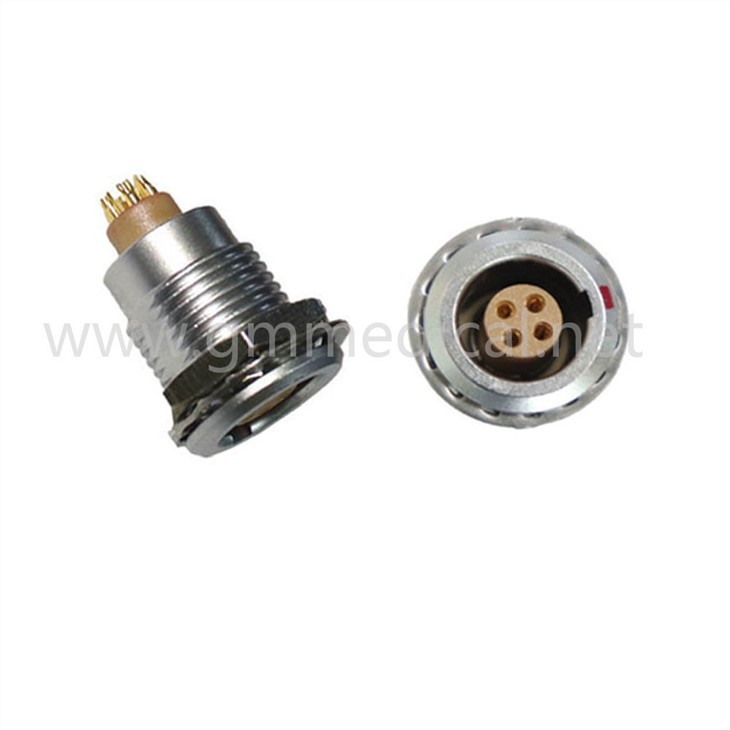

Nom du produit: prise fixe de connecteur multipolaire à verrouillage automatique Push Pull
Origine : Chine Nom de marque : Greatmade Type : push pull circulaire
Environnement : intérieur Genre : femelle/mâle Traitement de surface : chrome nacré
Broche : 2 à 16 broches Degré IP : IP50 Type de contact : Soudure
Contact Treatmen:Plaqué or Endurance:Plus de 5000 fois push-pull Matériau du boîtier:Laiton chromé
Matériau isolant : application PPS : automobile/communication/industrie/affichage LED.
Emballage
1 connecteur PCS dans un sac PE
50-100 Connecteurs PCS dans une petite boîte/dessin animé
- Port : Shenzhen, Chine
- Délai de mise en œuvre:
-
Quantité (pièces) 1 - 200 201 - 500 >500 Délai de livraison (jours) 5 7 A négocier
FAQ
Q1 : Comment fonctionne un connecteur push-pull ?
Les connecteurs push-pull empêchent avec succès les déconnexions accidentelles grâce à l'utilisation d'un mécanisme robuste à verrouillage automatique qui permet au connecteur de s'accoupler en poussant la fiche dans la prise. Cependant, la connexion ne peut pas être rompue en tirant simplement dessus.
Q2 : Pouvez-vous produire des commandes de produits personnalisées ? Commandes OEM ou ODM ?
Bien sûr. Avec une expérience de fabrication OEM et ODM, nous sommes en mesure de vous fournir des solutions de connecteurs personnalisés à guichet unique.
Q3 : Fournissez-vous un échantillon gratuit ?
Non, et vous devez payer les frais de livraison.
Q4 : Comment transportez-vous les marchandises ?
Comme notre client le demande, il peut avoir lieu par fret aérien/mer/livraison express (DHL/UPS/FEDEX, par exemple).
étiquette à chaud: connecteur multipolaire autobloquant push pull socket fixe, Chine, fabricants, personnalisé, en vrac, acheter à prix réduit, prix bas, haute qualité
