Suivez ces quatre étapes simples pour obtenir des connexions sécurisées et précises-associées à des conseils visuels pour éviter les erreurs courantes :
Étape 1 :Préparer le patient et l'équipement
Tout d’abord, assurez-vous que le contact du signal est fiable et que l’appareil est prêt :
Préparation de la peau: Nettoyer les sites des électrodes avec de l'éthanol à 75 % ; rasez les cheveux si nécessaire et abrasez doucement la couche cornée (avec un tampon de préparation cutanée) pour améliorer la conductivité. Séchez complètement la peau pour éviter les interférences du signal.
Vérifier l'équipement: Vérifiez que le câble ECG avec les fils conducteurs n'est pas endommagé (pas de fils effilochés ni de broches pliées) et que les électrodes n'ont pas dépassé leur date de péremption.
Étape 2 : Connectez les fils aux électrodes
Faites correspondre les fils conducteurs aux électrodesavantattachement au patient (évite les difficultés de repositionnement) :

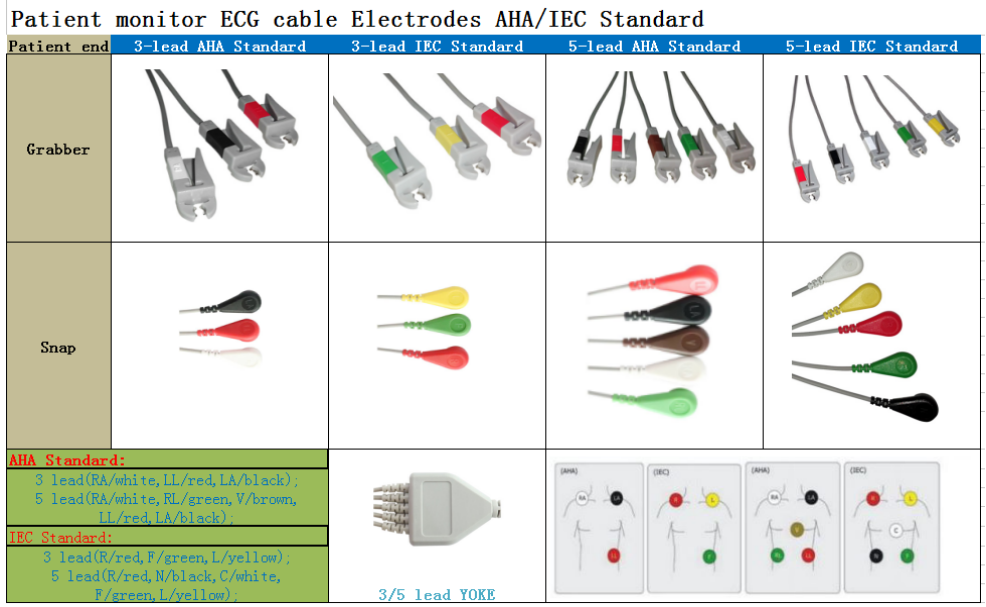

La plupart des câbles suivent les codes de couleur AHA/IEC (par exemple, configuration à 5 dérivations : Blanc=RA, Noir=LA, Rouge=LL, Vert=RL, Marron=V) .
Enclenchez ou fixez chaque fil conducteur sur son électrode correspondante (assurez-vous qu'il est bien ajusté -les connexions desserrées provoquent des alarmes "fils coupés").
Étape 3 : Fixez les électrodes au patient
Placez les électrodes sur des repères standard pour un tracé ECG précis :
Fils de membres: RA (épaule droite sous la clavicule), LA (épaule gauche sous la clavicule), RL (hanche droite), LL (hanche gauche) .
Plomb thoracique (V): Pour les câbles à 5 dérivations, placez le fil marron au niveau du 4e au 5e espace intercostal (selon les directives du moniteur) .
Appuyez fermement autour du bord de chaque électrode (pas au centre) pour sceller l'adhérence.
Étape 4 : Connectez le câble au moniteur patient
Fixez le câble au moniteur pour une transmission de données stable :
Localisez le port « ECG » dédié du moniteur (marqué d’une icône cœur/dérivation). Alignez l'encoche du connecteur avec la clé du port (évite les dommages dus à un mauvais alignement) .
Poussez le connecteur jusqu'à ce qu'il s'enclenche -ne tirez jamais sur le câble pour le déconnecter plus tard (saisissez plutôt le connecteur) .
Vérifiez que le moniteur reconnaît le câble : une invite « Dérivation connectée » ou une courbe ECG défilante confirme le succès.
Conseil de pro pour le dépannage
Si aucune forme d'onde n'apparaît : vérifiez les connexions desserrées, préparez à nouveau la peau si les électrodes se soulèvent ou modifiez le réglage du fil du moniteur (3 fils ou . 5-fil) pour qu'il corresponde à votre câble. Gardez le câble éloigné des outils électrochirurgicaux pour éviter les interférences.
